Технічні характеристики модулів СПРУТ
Призначені для створення на їх основі швидкодіючих автоматичних систем пожежогасіння, які застосовуються для захисту об’єктів, на яких можливе виникнення пожеж класів А, В, С і електроустановок під напругою до 35 кВ. Можуть застосовуватися в якості автономного засобу пожежогасіння (без зовнішніх джерел енергії) для захисту невеликих за обсягом об’єктів (гаражні бокси, дизельні відсіки, фарбувальні камери, контейнери і т.п.).
В залежності від конструкції запірно-розпилювального пристрою, який забезпечує розподіл вогнегасного порошку у захищуваній зоні, модулі мають дві базові модифікації – СПРУТ(о) та СПРУТ(п). Модулі базових модифікацій О та П (СПРУТ-1о, СПРУТ-1п, СПРУТ-3о, СПРУТ-3п, СПРУТ-6о, СПРУТ-6п, СПРУТ-9о, СПРУТ-9п, СПРУТ-12о, СПРУТ-12п, СПРУТ-15о, СПРУТ-15п), згідно ДСТУ3972-2000, за своєю інерційністю відносяться до швидкодіючих систем пожежогасіння, за тривалістю подавання ВП – модулі СПРУТ-1 є модулями імпульсної дії (тривалість подавання ВП до 0,5с), а інші типорозміри – модулями короткочасної дії (тривалість подавання ВП від 1,2 до 5с).
Модулі СПРУТ(о) забезпечують переважно об’ємний спосіб пожежогасіння, а модулі СПРУТ(п) переважно поверхневий спосіб пожежогасіння Ці модулі призначені для застосування в складі автоматичних систем пожежогасіння.
Для автономного пожежогасіння слід використовувати модулі конструктивного ви-конання 01 або 02, обох базових модифікації, які відрізняються тим, що у виконанні 01 відсутній електромеханічний спонукач (ЕМП), але вмонтований сигналізатор тиску (СД), а у виконанні 02 відсутні електромеханічний спонукач і сигналізатор тиску.
Наприклад, СПРУТ-9о-01, або СПРУТ-12п-02. Модулі перелічених конструктивних виконань здебільшого монтують на стелі.
СПРУТ-1о |
СПРУТ-1п |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 1,0 +0,05 | |
| Маса модуля повна, кг, не більше: | 2,35 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
8 |
| – клас B | – | 6 |
| Об’єм, що захищається, м3 – клас A |
16 |
– |
| – клас В | 10 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 2,2 (70В) |
| Габаритні розміри, мм, не більше: – висота |
320 |
340 |
| – діаметр | 90 | 90 |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
| СПРУТ-3о, СПРУТ-3он |
СПРУТ-3п, СПРУТ-3пн |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 3,0 +0,1 | |
| Маса модуля повна, кг, не більше: | 7,6 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
30 |
| – клас B | – | 20 |
| Об’єм, що захищається, м3 – клас A |
80 |
– |
| – клас В | 30 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 4,52 (144В) |
| Габаритні розміри, мм, не більше: – висота |
270 |
|
| – діаметр | 265 | |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
| СПРУТ-6о, СПРУТ-6он |
СПРУТ-6п, СПРУТ-6пн |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 6,0 +0,2 | |
| Маса модуля повна, кг, не більше: | 10,6 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
48 |
| – клас B | – | 30 |
| Об’єм, що захищається, м3 – клас A |
130 |
– |
| – клас В | 46 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 5,75 (183В) |
| Габаритні розміри, мм, не більше: – висота |
310 |
|
| – діаметр | 265 | |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
| СПРУТ-9о, СПРУТ-9он |
СПРУТ-9п, СПРУТ-9пн |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 9,0 +0,2 | |
| Маса модуля повна, кг, не більше: | 14,5 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
70 |
| – клас B | – | 40 |
| Об’єм, що захищається, м3 – клас A |
205 |
– |
| – клас В | 66 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 7,32 (233В) |
| Габаритні розміри, мм, не більше: – висота |
310 |
|
| – діаметр | 345 | |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
| СПРУТ-12о, СПРУТ-12он |
СПРУТ-12п, СПРУТ-12пн |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 12,0 +0,3 | |
| Маса модуля повна, кг, не більше: | 17,8 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
84 |
| – клас B | – | 48 |
| Об’єм, що захищається, м3 – клас A |
256 |
– |
| – клас В | 86 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 9 |
| Габаритні розміри, мм, не більше: – висота |
340 |
|
| – діаметр | 345 | |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
| СПРУТ-15о, СПРУТ-15он |
СПРУТ-15п, СПРУТ-15пн |
|
| Марка вогнегасного порошку (ВП): | ФАКТОР АВС-70 ДСТУ EN 615 |
|
| Маса заряду вогнегасного порошку, кг: | 15,0 +0,3 | |
| Маса модуля повна, кг, не більше: | 21,5 | |
| Інерційність модуля за електричного пуску, с, не більше: | 1,0 | |
| Температура самоспрацьовування модуля, °С: | 68 ± 3% або 93 ± 3% | |
| Робочий тиску у посудині модуля за температури навколишнього середовища 20°C, МПа (кгс см -2): |
1,40 +0,05 (14,00+0,5) | |
| Площа, що захищається, м2 – клас A |
– |
98 |
| – клас B | – | 56 |
| Об’єм, що захищається, м3 – клас A |
300 |
– |
| – клас В | 100 | – |
| Вогнегасна здатність, м2 (модельне вогнище за ДСТУ EN 3-7): | – | 11 |
| Габаритні розміри, мм, не більше: – висота |
370 |
|
| – діаметр | 345 | |
| Діапазон температур зберігання і експлуатації, °C: | від мінус 20 до 60 | |
Висока надійність та порівняно невисока вартість модулів СПРУТ зробили їх лідером серед таких систем на ринку України.
ОБЛАСТЬ ЗАСТОСУВАННЯ
МОДУЛІ ПОРОШКОВОГО ПОЖЕЖОГАСІННЯ «СПРУТ»
МПП «СПРУТ»

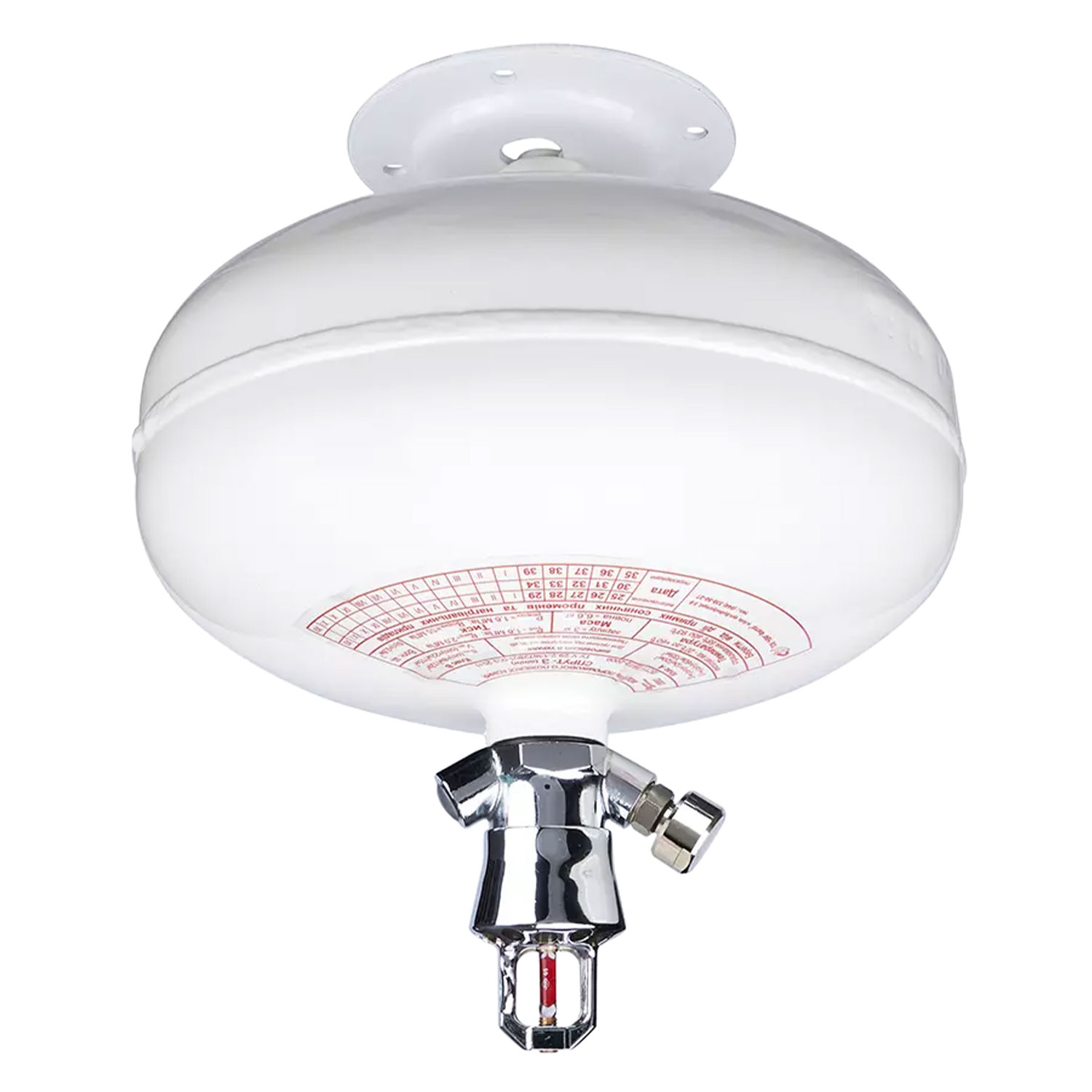

Фото зображення модулів СПРУТ
різні комплектаціі
Спрут 15 – модуль порошкового пожежогасіння з зарядом порошку вагою в 15кг, захищуваною площею 90м2 або захищуванним об’ємом в 288м3
Спрут 1 – модуль порошкового пожежогасіння з зарядом порошку вагою в 1кг, захищуваною площею 6м2 або захищуванним об’ємом в 12м3
Спрут 3 – модуль порошкового пожежогасіння з зарядом порошку вагою в 3кг, захищуваною площею 20м2 або захищуванним об’ємом в 60м3
Спрут 6 – модуль порошкового пожежогасіння з зарядом порошку вагою в 6 кг, із захищуванною площею 45м2 або об’ємом, що захищається в 120м3
Спрут 12 – модуль порошкового пожежогасіння з зарядом порошку вагою в 12кг, захищуваною площею 75м2 або захищуванним об’ємом в 228м3
Спрут 9 – модуль порошкового пожежогасіння з зарядом порошку вагою в 9кг, захищуваною площею 62м2 або захищуванним об’ємом в 188м3
Спрут 3 – модуль порошкового пожежогасіння з зарядом порошку вагою в 3кг, захищуваною площею 20м2 або захищуванним об’ємом в 60м3
Спрут 6 – модуль порошкового пожежогасіння з зарядом порошку вагою в 6 кг, із захищуванною площею 45м2 або об’ємом, що захищається в 120м3
Спрут 9 – модуль порошкового пожежогасіння з зарядом порошку вагою в 9кг, захищуваною площею 62м2 або захищуванним об’ємом в 188м3
Спрут 12 – модуль порошкового пожежогасіння з зарядом порошку вагою в 12кг, захищуваною площею 75м2 або захищуванним об’ємом в 228м3
Спрут 15 – модуль порошкового пожежогасіння з зарядом порошку вагою в 15кг, захищуваною площею 90м2 або захищуванним об’ємом в 288м3
